商   品

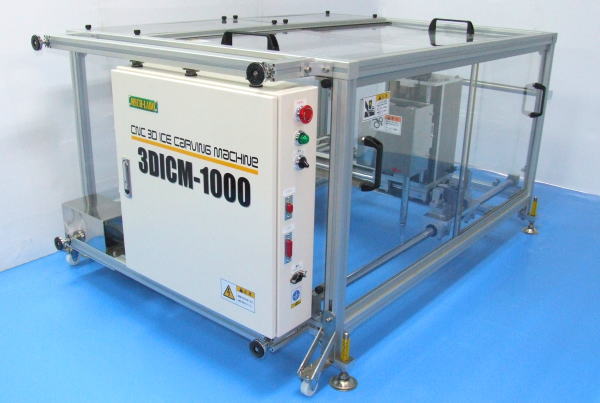

CNC 氷彫刻機







概  要
本商品は、氷専用CNC彫刻機です。
パソコンで描いた絵やスキャナで取込んだイラスト、文字などを氷に彫刻できます。

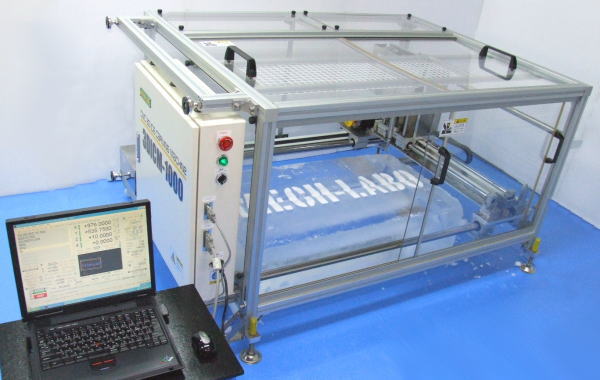

お手持ちのパソコンと市販のソフトやフリーウエアが使えるので、低価格で全自動彫刻機の環境が構築できます。



画像クリックで大きくなるものもあります。




特   長
氷の事を知りつくした氷屋が開発した氷屋の為の氷彫刻機です。
広いワークエリア
縦550mm 横1000mm 深さ245mm
動作速度が速い
高性能CNC基板(QUATTRO-1)とのコラボで最高速度7,800mm/minを実現
マイクロステップ駆動で振動の少ない滑らかな動き
仕上がりも美しいです。
低価格で氷の全自動彫刻が可能。
ソフトによっては三次元加工もできます。
文字には何千種類とあるWindowsフォントが使えるので、簡単に毛筆の字なども描けます。
一般工作機械と同じNCデータ(Gコード)で動作しますので、市販のCADやCAM、CNCソフトが使えます。
フリーソフトの簡単なCADやCAMソフトも使えます。

(推奨CAD/CAMソフト:ArtCAM 推奨CNCソフト:Mach3)
一度作ったプログラムは何度でも使えるので、2回目からは氷を置いてスイッチ一つでOK
本体内上部にドライアイスが置けるので、短時間の加工なら冷凍庫外でも氷を溶かさず加工できます。
ステンレスとアルミパーツで錆びにくい
使わない時は立てて置いておけるので場所をとりません。




加工中の動画
10MB(mpeg2) 3MB(mpeg2)

4MB(mpeg2) 3MB(mpeg2)
画像クリックでご覧になれます




仕 様
ストローク 1000mm(X軸)× 550mm(Y軸)× 245mm(Z軸)
加工可能な氷の厚さ 300mm
最大動作速度 約 7800mm/min (XY軸)
約 570mm/min (Z軸)
送り機構 タイミングベルト(XY軸)
台形ネジ(Z軸)
案内方式 リニアシャフト
分解能 X軸 0.0625mm(1/8マイクロステップ時)
Y軸 0.0625mm(1/8マイクロステップ時)
Z軸 0.0025mm(1/8マイクロステップ時)
工場出荷時は1/8に設定されています。
CNC基板 高性能CNC基板QUATTRO-1
スピンドル回転数 4,600r/min(無負荷時)
スピンドル
モーター
250W DCモーター
ツールチャック方式 コレット一体型形状スピンドル
φ6ストレートシャンク専用
原点センサ XYZ軸 各1個
本体サイズ W1700mm D1270mm H900mm
本体重量 約100kg
電 源 AC100V 50/60Hz
消費電力 約550W
付属品 氷専用刃(φ6、φ10、φ15 各1本)
刃交換用レンチ2本
※PCとソフトは付属しません。ソフトは市販のソフトかフリーウエア等をご用意頂きます。
オプション ●氷専用エンドミル φ4、φ6、φ8、φ10、φ12、φ15
●移動用専用キャスター2台1セット
※仕様はバージョンアップにより変更する場合があります。



個人で開発、製作しておりますので、
夏期を除く約8ヶ月ほど頂戴いたします。

230万円(消費税別、送料別、保証無し)
  【只今製作しておりません。】


修理・メンテナンス等の出張はできません。
海外発送は国によっては出来ません。
CAD、CAM、CNCソフトウエア等の取り扱い指導、サポート等はできません。それぞれのソフトウエアの取扱説明書や参考書にてご自身で操作して頂きます。

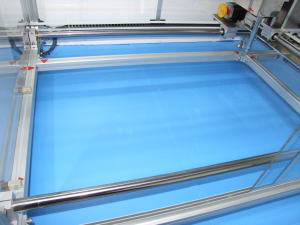

広いワークエリア

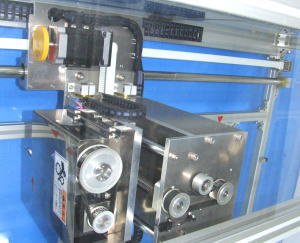

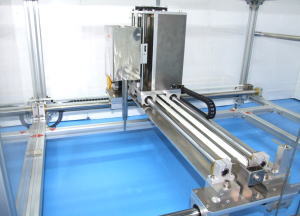

ヘッド部

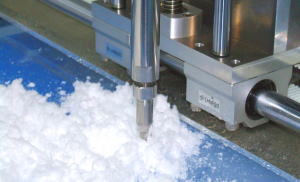

加工中のスピンドルと刃部

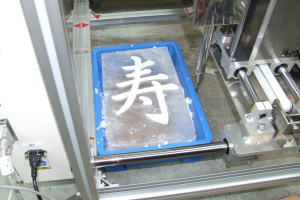

文字は特に簡単です

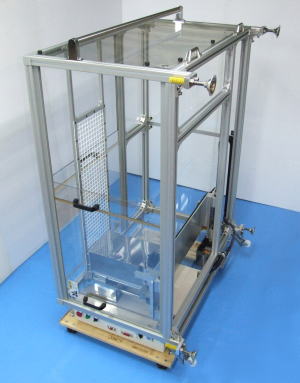

使わない時は立てて置いておけます。


専用キャスター(オプション)
