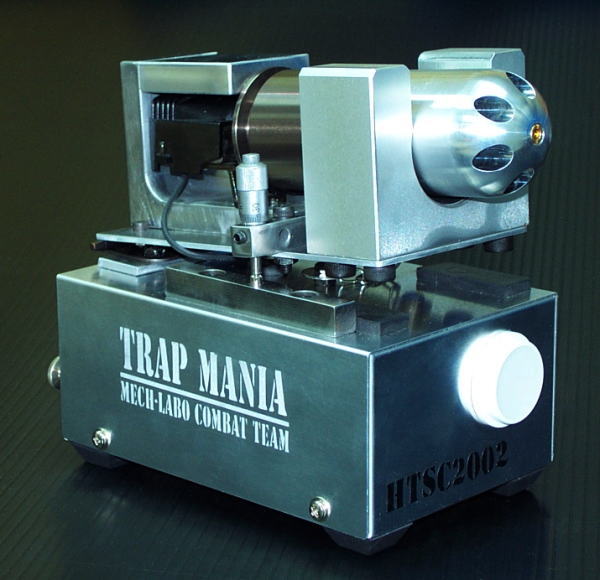

対人地雷 [HTSC2002]

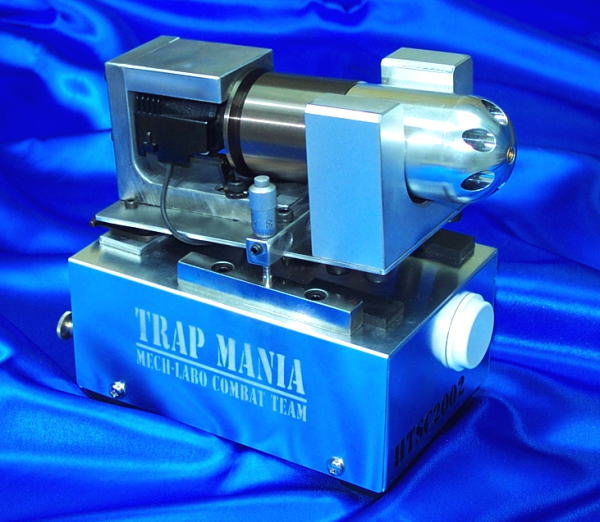

CAW社のMOSカートを使った人体赤外線センサー付き対人地雷です。
前方に人の気配を感じると大量のＢＢ弾を発射します。

動作中の動画こちら（mpeg　２．１ＭＢ）
※撮影用にプロップ弾を使用していますので、弾は出てません。

検出方式 ： 生物が発する赤外線エネルギーの分布変化で人体を検出します
検出範囲 ： 前方5°の範囲、距離３０ｍmax

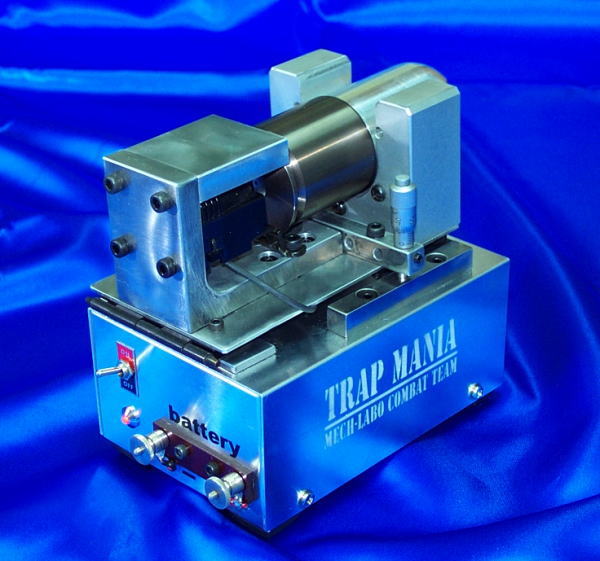

今回は充電式にしました。
操作は簡単で、メインスイッチをＯＮにするだけです。
スイッチＯＮより約１分後から監視を開始します。

操作方法
１． 主電源スイッチＯＮ 赤色ＬＥＤがゆっくり点滅
２． １分後から監視開始　 赤色ＬＥＤが点灯
３． 人体検出 ＢＢ弾発射
４． 待機モード 赤色ＬＥＤが速く点滅
　　

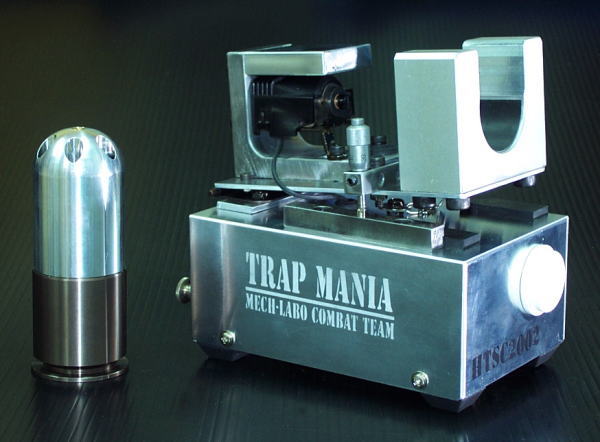

ＭＯＳカートは本体の上から入れるだけの簡単設計
ハンマリングには飛び出し型のソレノイドを使いました。
不発の無いようハンマリングは３回行います。
　

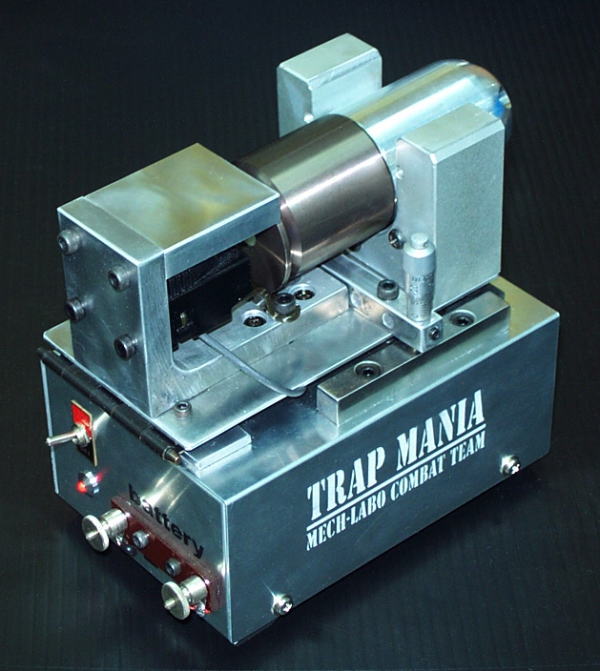

発射角度はマイクロメーターヘッドを回す事で調節できます。
　
サイドの文字はサンドブラストで仕上げています。
　

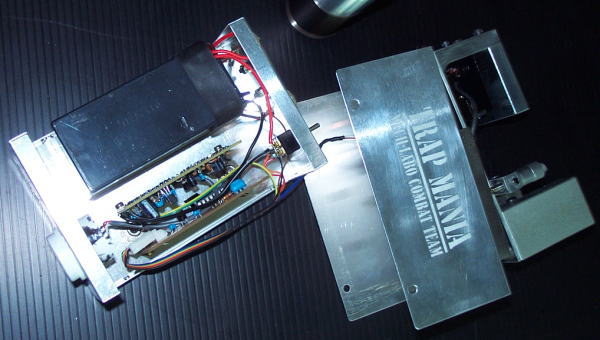

本体内部の様子
　

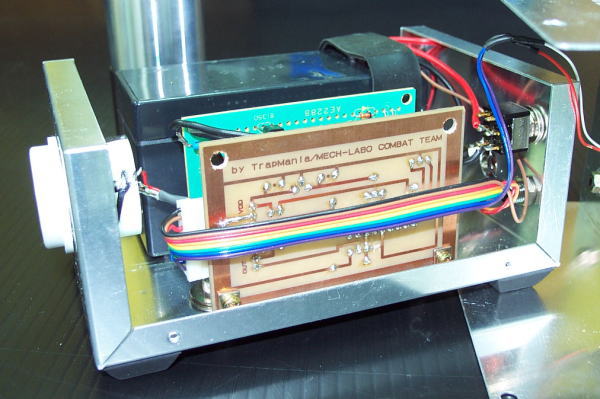

基板もオリジナルです。
　

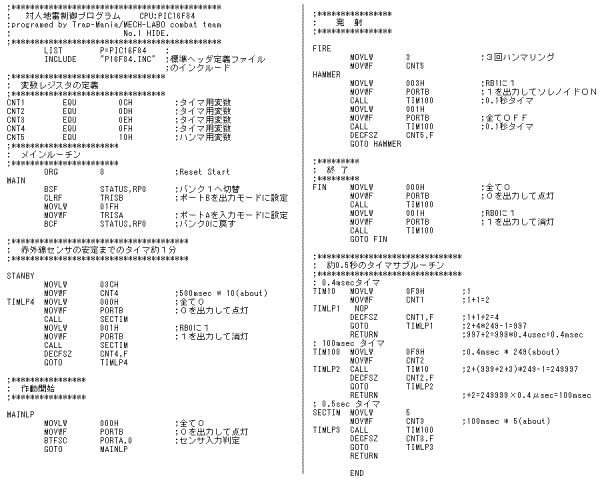

今回はＰＩＣマイコンを使ったので、プログラムはアセンブラで書きました。
　

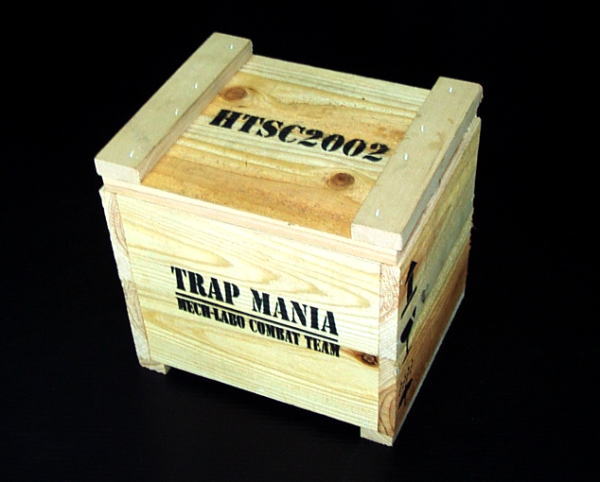

専用木製ケースも作りました。
　

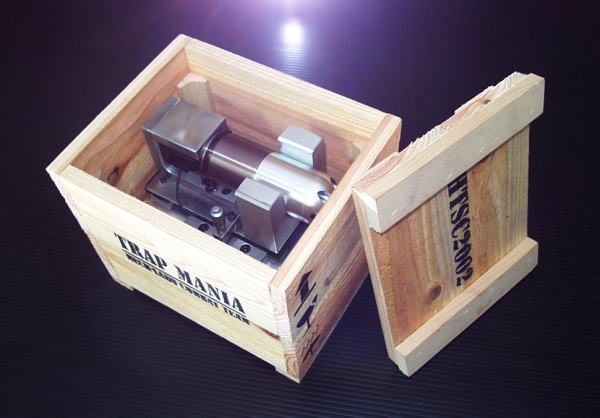

収納した様子
ゲームではこれで何人も倒しました。
動作の様子は下の動画をご覧ください。
