三次元ＣＮＣ氷彫刻ロボット
200７年２月 |
|
 |

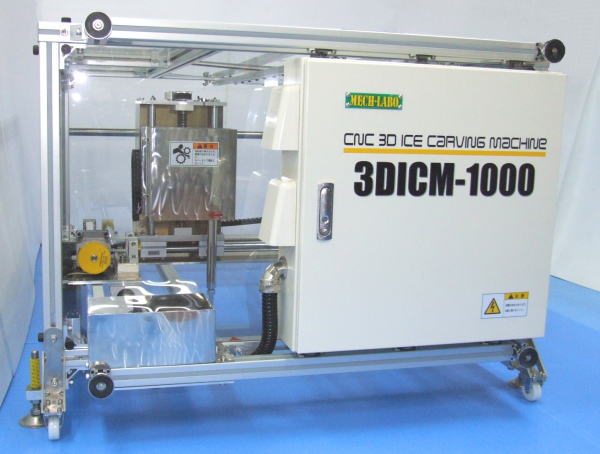

日本製では初の氷専用彫刻機を作ってみました。

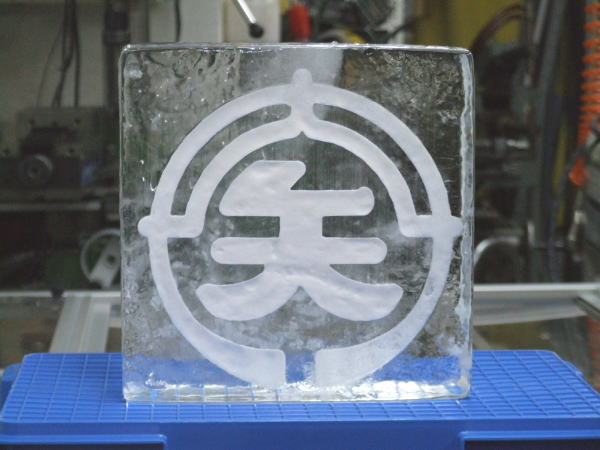

パソコンで描いた絵や文字を氷に彫刻できます。
３次元ＣＡＤを使えば立体形状も可能！
|
 |

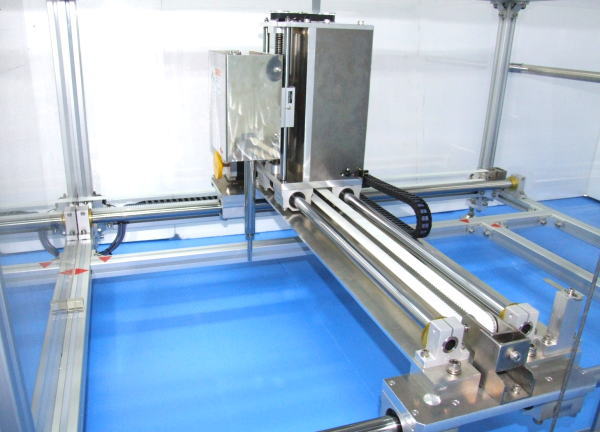

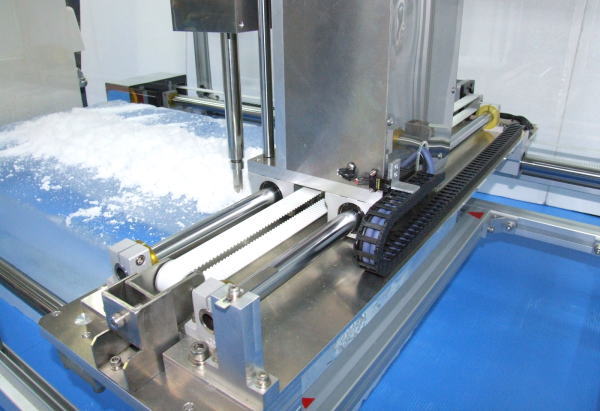

ＸＹ軸はリニアブッシュとタイミングプーリーで動きます。

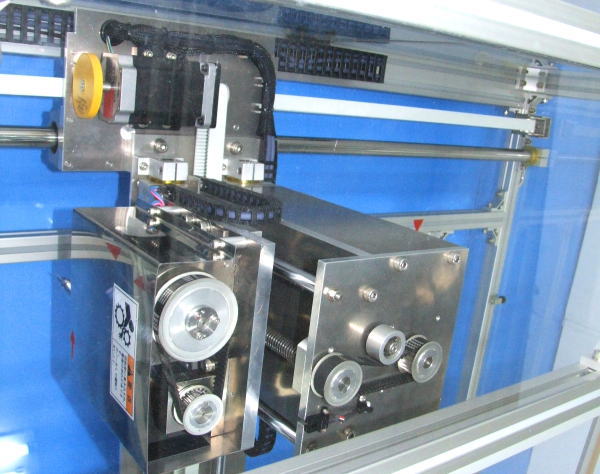

Ｚ軸はリニアブッシュと台形ネジです。
ステンレスとアルミパーツばかりです。
|
 |
リニアブッシュ、リニアシャフト、ケーブルベア、アジャスターフット、ベアリング、センサー、電機部品等に一部ジャンク品を使ってます。
もちろん製品製作時は新品部品で製作いたします。
|
 |
エンドミルも氷用に製作しました。
|
 |

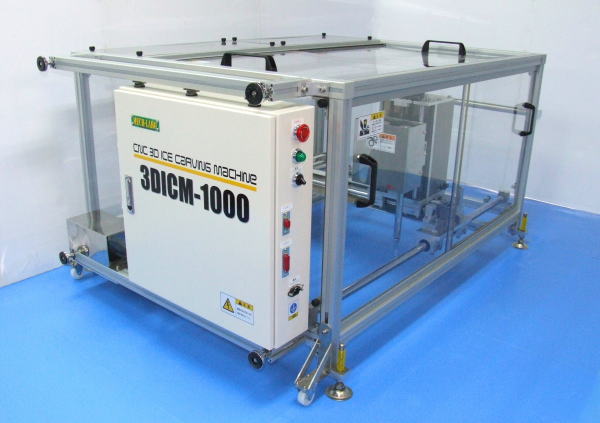

制御盤には長時間の加工にも対応するようにファンを２個付けてます。
|
 |

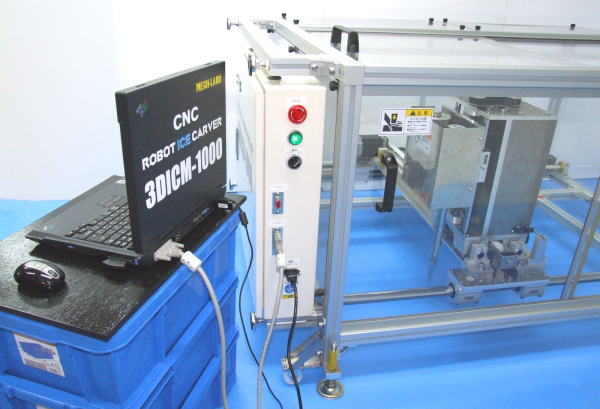

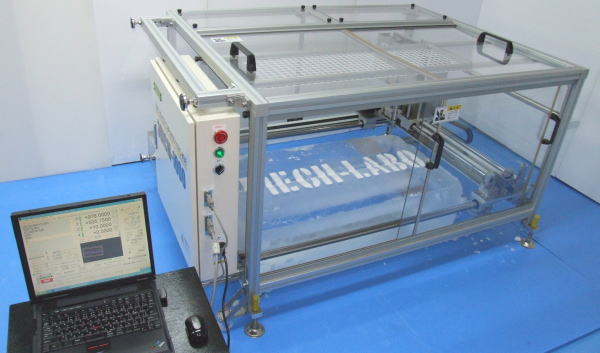

ＣＮＣソフトを動かすだけなら低スペックのパソコンでＯＫ
中古で２万円で買ったノートＰＣをＣＮＣ専用にしました。
|
 |

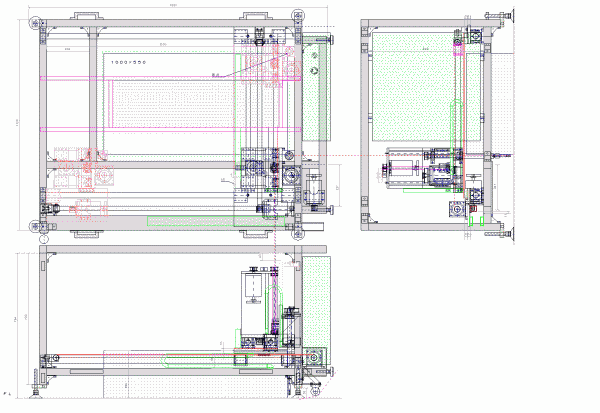

全体図面です。
|
 |

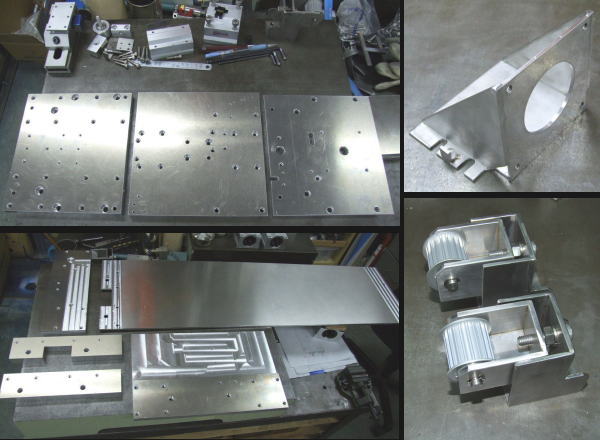

オリジナル製作パーツの一部です。
|
 |

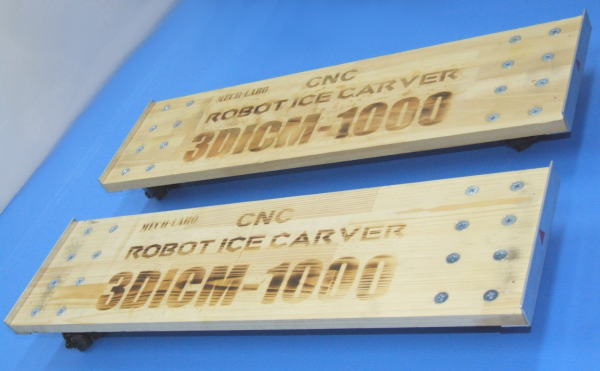

収納時の移動用台車もオリジナルです。
|
 |

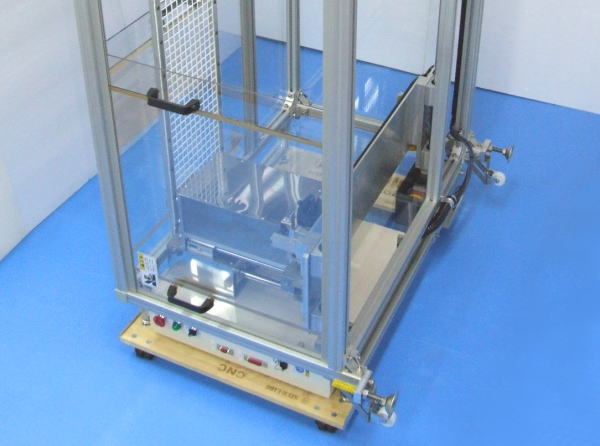

大きいので使わない時は立てて収納しておけるようにしました。
|
 |

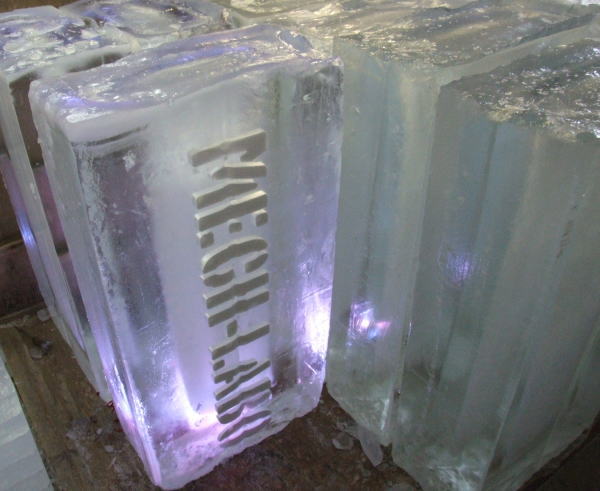

重量１３５ｋｇの氷柱に文字を彫ってみました。
|
 |
| |
|

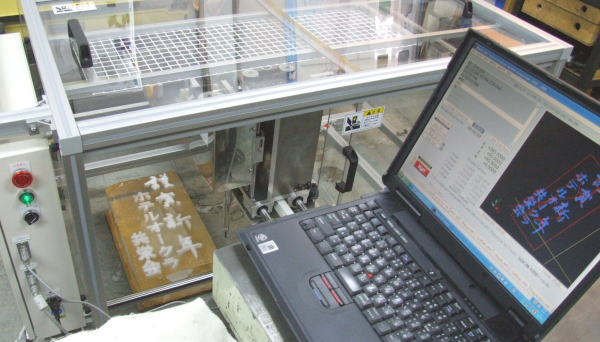

彫っているところです。
|
 |
ホテルオークラ様へ正月の新年会に納入させて頂きました。
|
 |

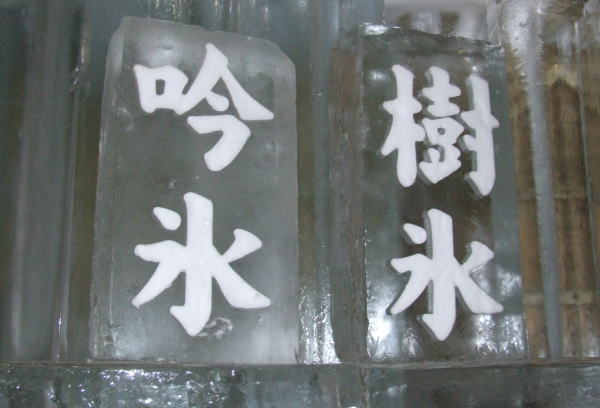

文字は特に簡単です。
何千種とあるＷｉｎｄｏｗｓフォントが使えるので、字が下手な私でもきれいに描けます。
|
 |
今回は性能はもちろん、低価格を重視して製作してみました。
その他詳しくは商品ページをご覧下さい。
|
