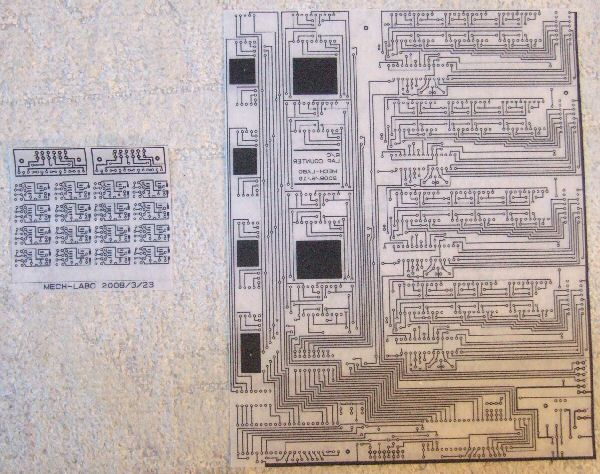

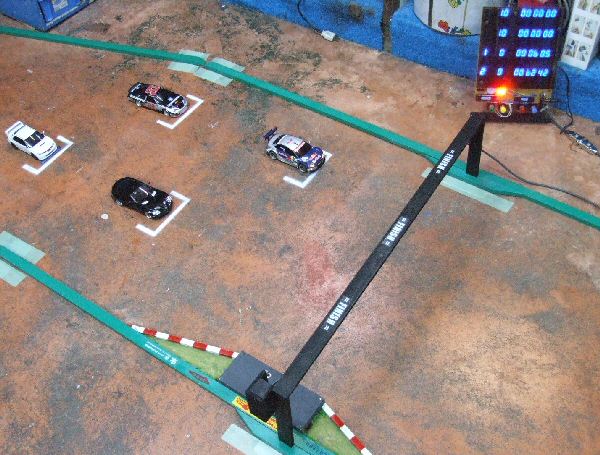

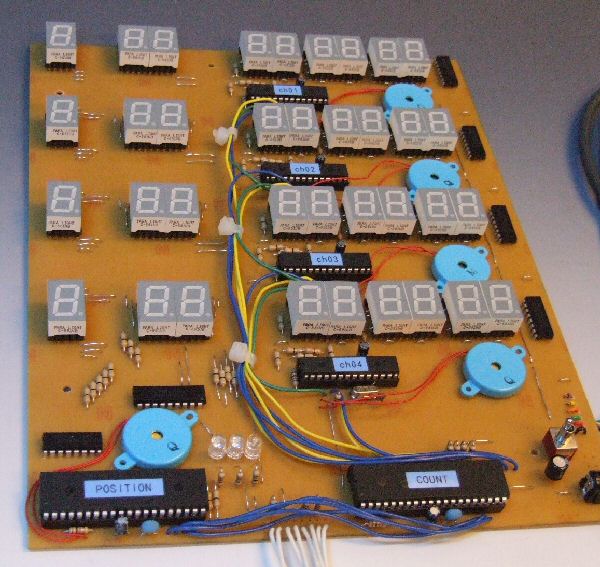

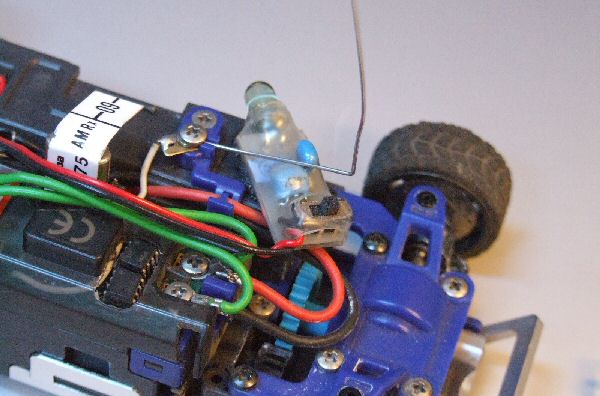

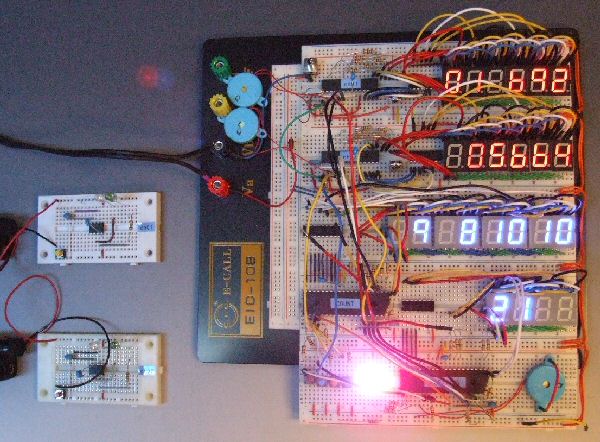

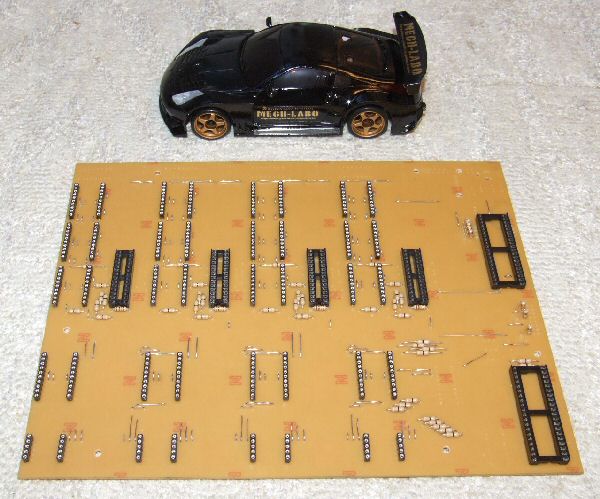

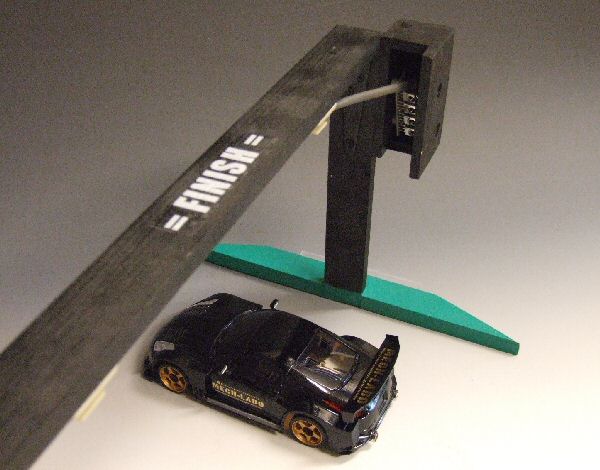

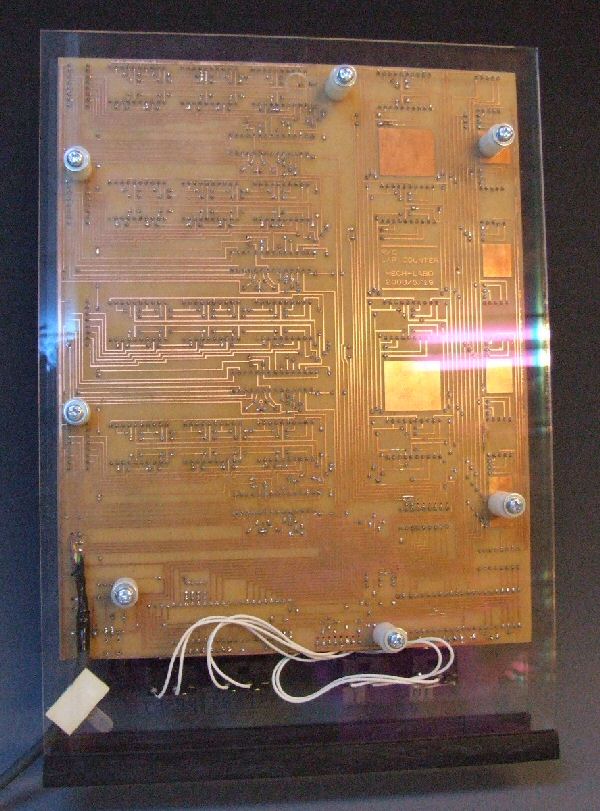

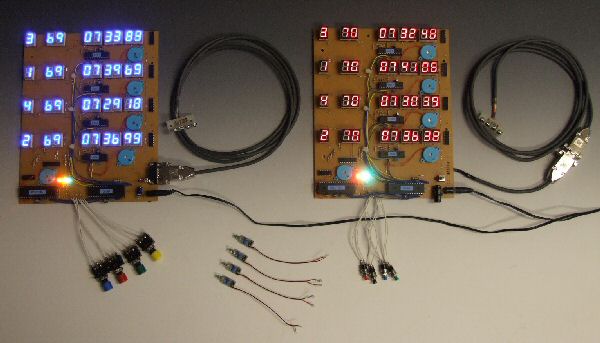

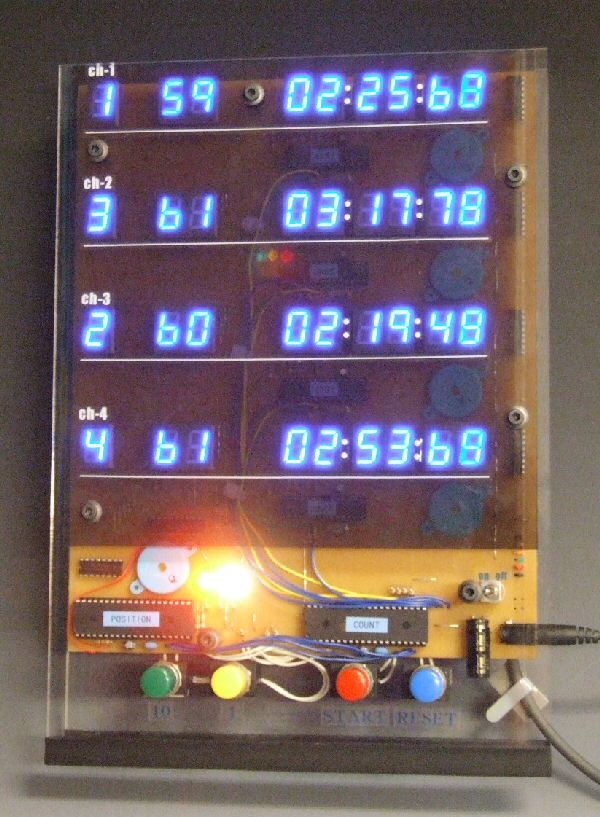

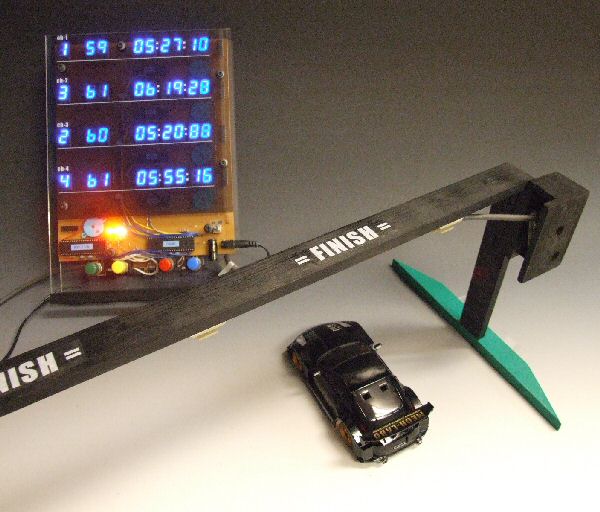

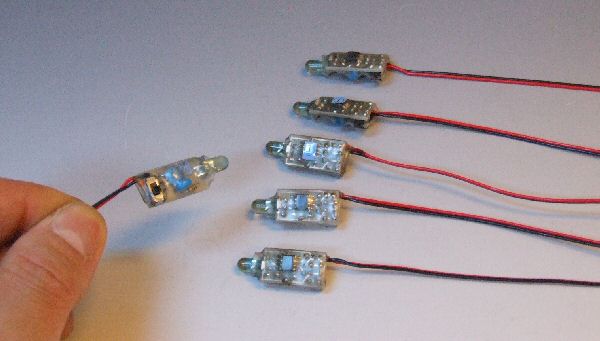

Ｒ／Ｃ　ラップカウンタ ラジコンカー用ラップカウンタを自作してみました。 　　 表示にはちょっと高い青色７セグメントＬＥＤを使ってみました。 シグナルも搭載しているので、スタートボタンを押して１０秒後、 ピッピッピーーの音と３色のＬＥＤでスタート合図を出します。　 〜　　機　　能　　〜 同時に４台までカウントします。 左の１桁が順位、隣りの２桁が残り周回数、右の６桁がラップタイムです。 スタート後にセンサーを通過すると、ラップカウントがスタートしエントリーした事になります。 エントリーしていない車には順位の表示が出ないようにしてあります。 周回数はスタートボタンを押すまでの間、変更できます。（最大９９周） 一周するとピッと鳴って順位を計算し表示、周回数を１減らします。 そして今のラップを３秒間表示します。 その時に最速ラップの場合はピロリと鳴ります。 周回数が０になるとピピピピと鳴り、トータルラップと最速ラップを交互に表示します。 表示を７セグにしたお蔭で配線が多すぎ！ 　 車に搭載するトランスポンダー（送信部）です。 表面実装パッケージのＰＩＣ１２Ｆ６２９を使っています。 なかなかコンパクトなのでミニッツでも十分使えます。 　　 センサー部分 　 テストボードで実験中 　 基盤パターン 　 基盤実装中 　 完成・・・　 orz 穴を４００ヶ所以上開けてハンダづけしました。 ダイナミック点灯制御でもＩ／Ｏポートが大量にいるので、 ＰＩＣ６個で分担して作業させています。 使用ＰＩＣ　：　１６Ｆ８７３Ａ　４個、１６Ｆ８７７Ａ　２個 使用言語　：　ＣＣＳ社　Ｃ言語 　 私用と友達用とで２セット製作しました。 　 ミニッツに搭載した送信部 　 基盤のノイズ対策や、デバッグをして、かなり安定してカウントします。 レースがとても楽しいです。苦労した甲斐がありました。(´；ω；`) 　　 　Tweet
