バンドソーガイド
２０１２年６月 |
|
 |

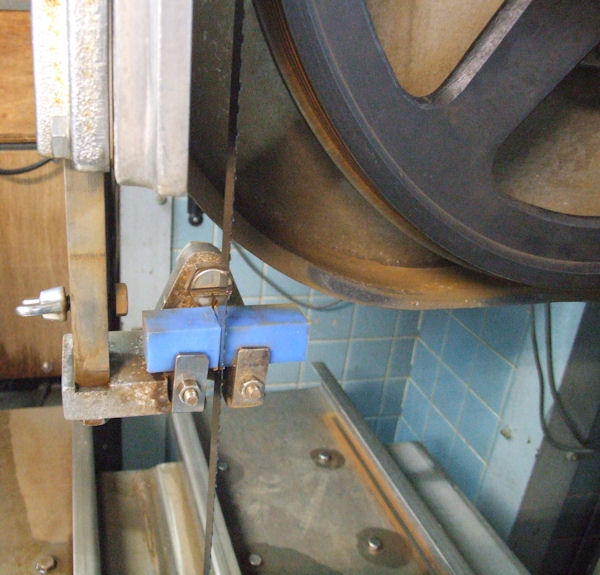

氷を切るバンドソーの刃のガイドが、今までは上の写真のようにただの樹脂の塊でした。
これだとよく摩耗するし、刃がよく曲がっていました。
そこでベアリングで刃をガイドする事にしました。
|
 |

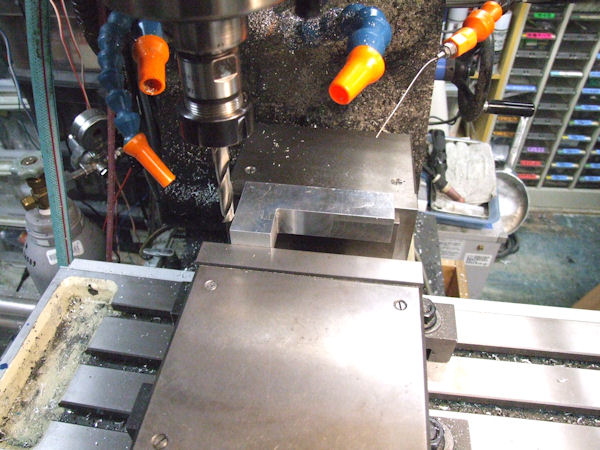

アルミの塊でホルダ本体を作ります。
|
 |

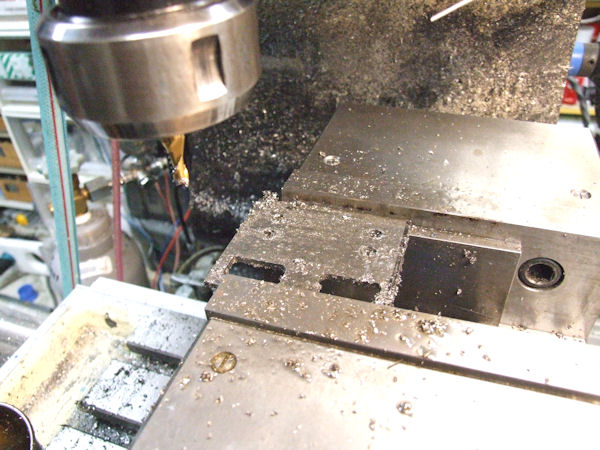

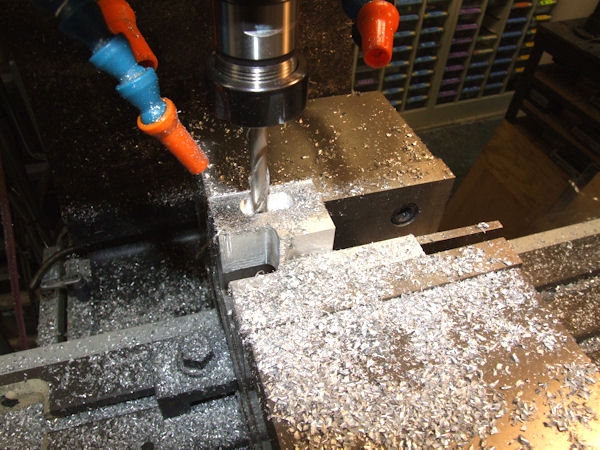

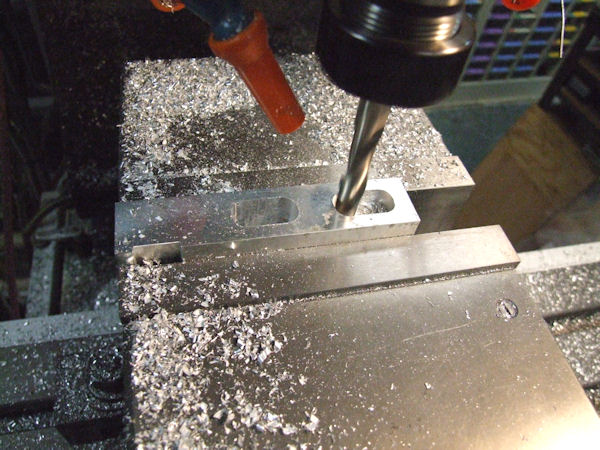

ベアリングの位置を微調整できるように、CNC加工で長穴などを削ります。
|
 |

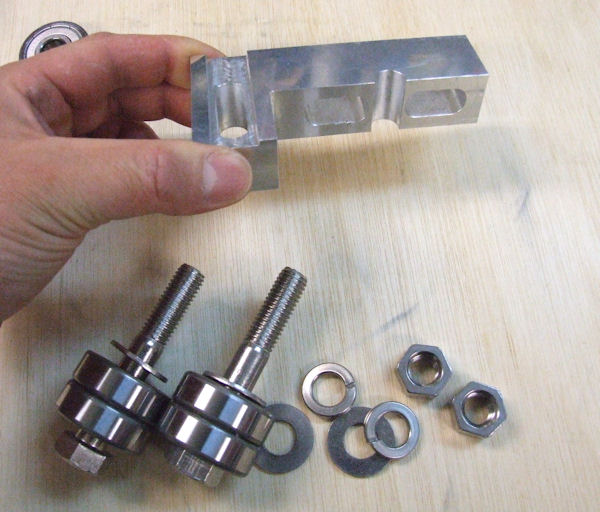

まずは一番ややこしい部品の完成。
|
 |
ガイド本体後部のステンレスパーツ。
|
 |
ベアリング軸受け部品。
|
 |

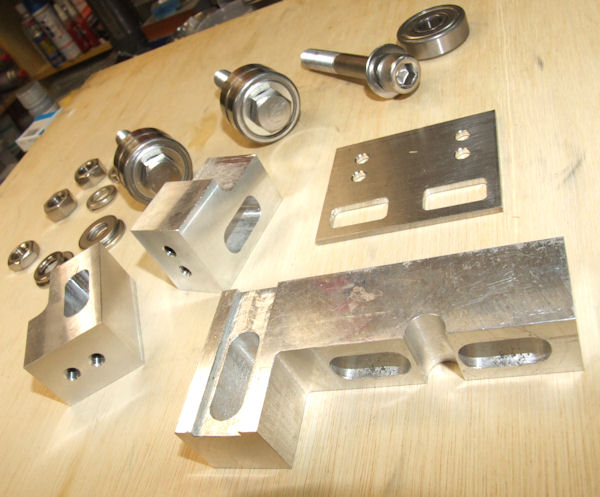

部品が完成しました。
|
 |

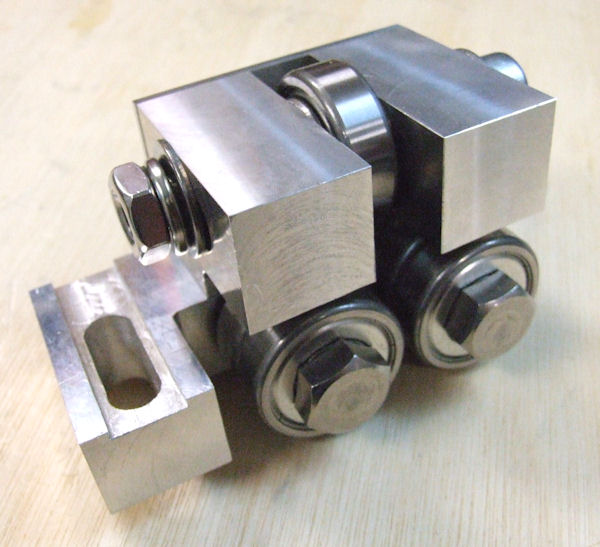

組み立てるとこんな感じ♪
|
 |

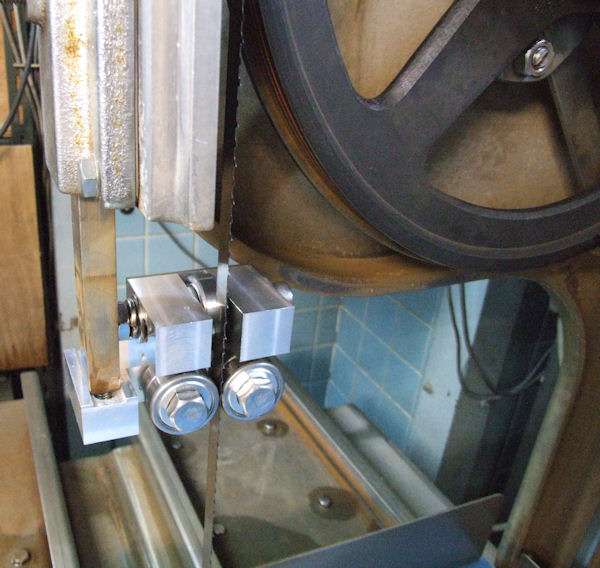

取り付けました！
曲がらないでいい感じで切れます！
今までは曲がって癖がついた刃は交換するしかなかったのですが、
これだと曲がらないので、刃が切れるまで使えて経済的です。
|
|
